Udźwig znamionowy wózka paletowego obowiązuje tylko wtedy, gdy środek ciężkości ładunku pokrywa się ze środkiem ciężkości określonym przez producenta, zwykle 600 mm. Działanie powyżej tej odległości powoduje wyzwalanie Obniżanie wartości znamionowych obciążenia , znacznie zmniejszając bezpieczny limit podnoszenia, aby zapobiec awarii hydraulicznej i przewróceniu. Na każde 100 mm środka ciężkości ładunku przesuniętego do przodu rzeczywisty udźwig może spaść o 15–20%.
The Środek załadunku (LC) to pozioma odległość od pionowej powierzchni wideł do środka ciężkości ładunku. W globalnym transporcie materiałów, 600 mm jest standardowym punktem odniesienia, ponieważ reprezentuje punkt środkowy standardowej palety 1200 mm.
Rola standardu branżowego 600 mm
Większość palet przemysłowych (GMA lub europalet) ma głębokość 1200 mm. Równomierne rozmieszczenie ciężaru zapewnia Środek ciężkości (CoG) znajduje się dokładnie na znaku 600 mm. Jeśli używasz dłuższych wideł do transportu dwóch palet lub skrzyń o dużych gabarytach, CoG przesuwa się w stronę końcówek wideł, zamieniając wózek paletowy w niestabilną dźwignię.

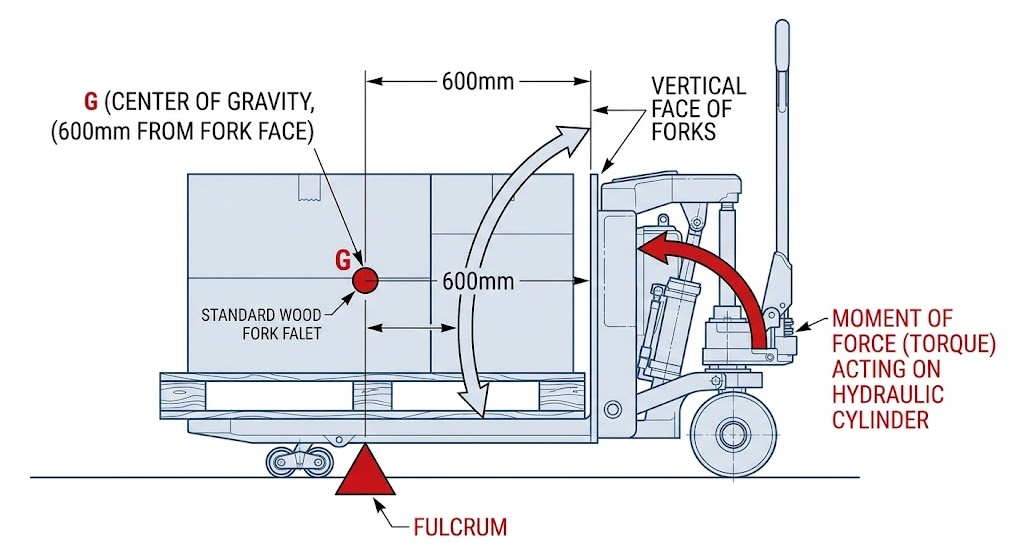

Zasada dźwigni i punkt podparcia
Wózek paletowy pełni funkcję: Dźwignia klasy 1 . Przednie koła ładunkowe pełnią funkcję Punkt podparcia . Gdy odległość między ładunkiem a punktem podparcia wzrasta, siła skierowana w dół (moment obrotowy) wywierana na układ hydrauliczny i podwozie wzrasta wykładniczo, nawet jeśli masa ładunku pozostaje taka sama.
| Pozycjonowanie ładunku | Środek ciężkości (CoG) | Poziom stresu systemu | Ocena stabilności |
|---|---|---|---|
| Standardowa paleta | 600 mm | Nominalny | Wysoka |
| Podwójna paleta | 1200 mm | Ekstremalne | Krytyczny |
| Ponadgabarytowa skrzynia | 900 mm | Podwyższony | Umiarkowane |

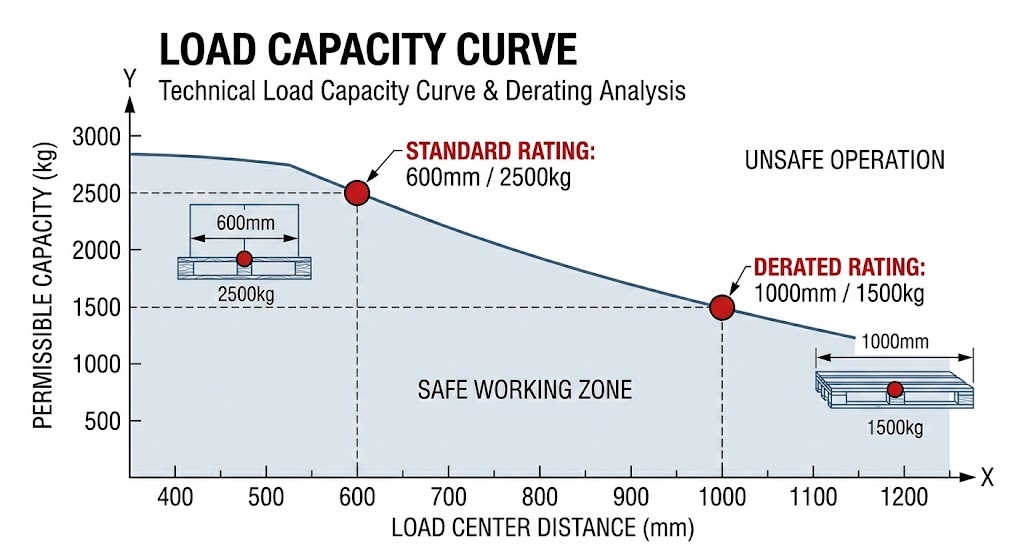

Obniżanie wartości znamionowych obciążenia to obliczone zmniejszenie maksymalnego udźwigu maszyny wraz ze wzrostem środka ciężkości ładunku. Jest to zależność nieliniowa podyktowana przez Zasada momentów . Gdy ładunek odsuwa się od nasady wideł, przewaga mechaniczna zmienia się, powodując nadmierne obciążenie uszczelnień hydraulicznych i podwozia.
| Środek załadunku (LC) | Pojemność znamionowa | Rzeczywiste bezpieczne obciążenie robocze (SWL) | Wpływ strukturalny |
|---|---|---|---|
| 600 mm | 2500 kg | 2500 kg | Optymalne ciśnienie hydrauliczne |
| 800 mm | 2500 kg | ~1875 kg | Zwiększone obciążenie korzenia widelca |
| 1000 mm | 2500 kg | ~1500 kg | Ryzyko trwałego wypaczenia ramy |
| 1200 mm | 2500 kg | ~1250 kg | Krytyczny Tipping Danger |
Logika obliczeń obniżania wartości znamionowych
Aby oszacować bezpieczną nośność dla niestandardowych obciążeń, profesjonaliści wykorzystują stosunek momentu obliczeniowego do momentu rzeczywistego.
Wzór: Rzeczywisty udźwig = (udźwig znamionowy * standardowy środek załadunku) / nowy środek załadunku
Przykład: W przypadku ciężarówki o masie 2500 kg próbującej podnieść skrzynię ze środkiem ciężkości ładunku 1000 mm:
(2500 * 600) / 1000 = 1500 kg.

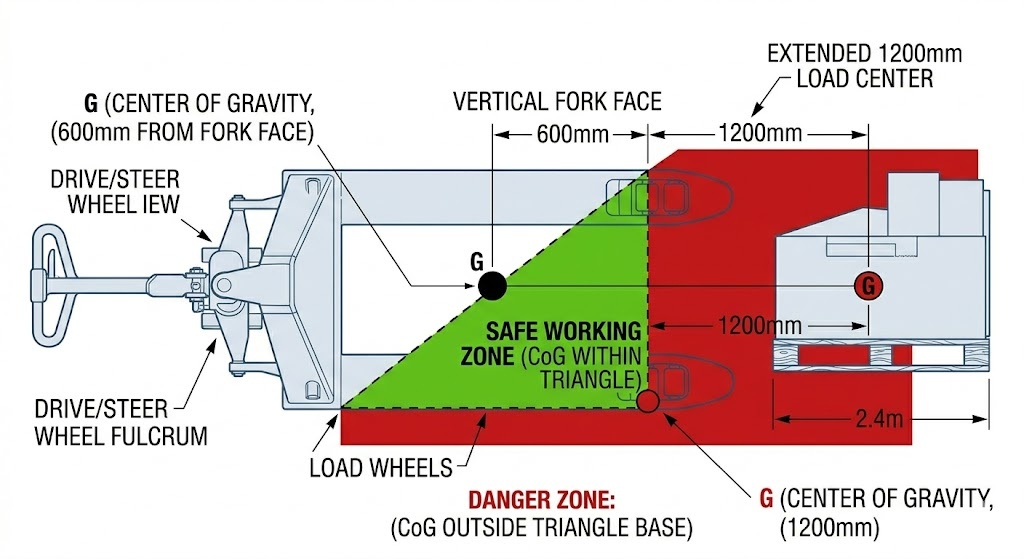

W przeciwieństwie do czterokołowych wózków widłowych, wózek paletowy opiera się na określonej geometrii, aby utrzymać równowagę. The Trójkąt Stabilności składa się z koła napędowego (lub kół skrętnych) i dwóch przednich kół nośnych.
Wpływ środka ciężkości (CoG)
CoG musi przez cały czas pozostawać w obrębie tego trójkąta. Kiedy środek ciężkości ładunku jest wysunięty, środek ciężkości przesuwa się w kierunku „podstawy” trójkąta (koła nośne). Jakakolwiek siła zewnętrzna – np Możliwość stopniowania (poruszanie się po rampie o nachyleniu 5%) lub siła odśrodkowa podczas ostrego zakrętu – może wypchnąć CoG poza obrys, co prowadzi do przewrócenia się na bok lub przechylenia do przodu.
Czynniki dynamiczne wpływające na stabilność

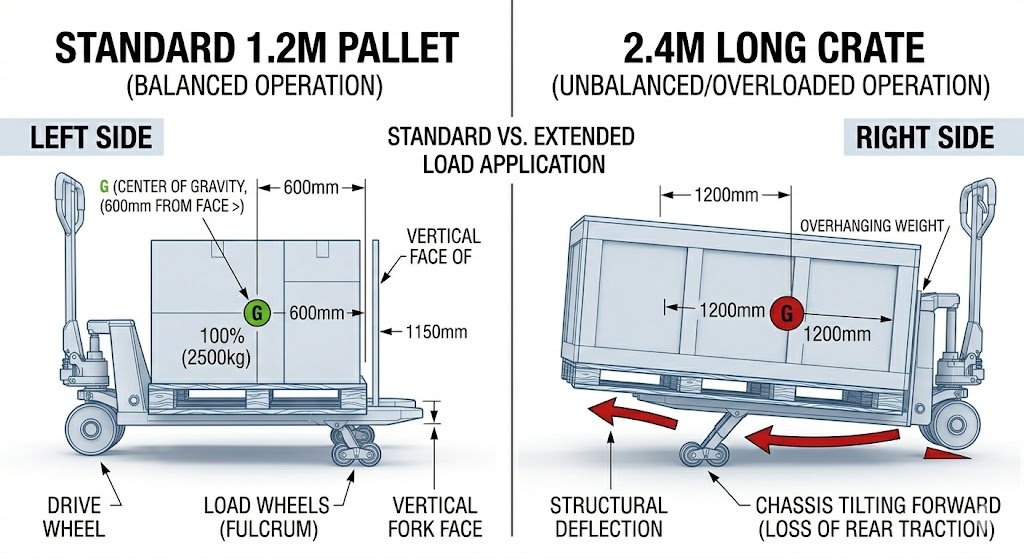

Wybór wózka paletowego na podstawie Pojemność znamionowa samo w sobie jest częstym błędem w zamówieniach publicznych. Środowiska o wysokiej wydajności wymagają dopasowania Pozostała pojemność do konkretnego profilu obciążenia w branży.
Magazynowanie standardowe (FMCG)
Budownictwo i produkcja ciężka
Łańcuch chłodniczy i farmaceutyka
P1: Czy mogę podnieść ładunek o masie 2000 kg, jeśli mój wózek paletowy ma udźwig 2500 kg?
Odpowiedź: Tak, ale tylko wtedy, gdy środek ciężkości ładunku wynosi 600 mm lub mniej. Jeśli podnosisz niestandardowy lub ponadgabarytowy ładunek, którego środek ciężkości przekracza 600 mm, Obniżanie wartości znamionowych obciążenia Efekt zmniejsza rzeczywistą pojemność bezpieczną. Na przykład przy środku ciężkości ładunku o wysokości 1000 mm ciężarówka o masie 2500 kg może bezpiecznie unieść jedynie około 1500 kg.
P2: Jak długość wideł wpływa na stabilność wózka paletowego?
Odpowiedź: Długość wideł określa położenie wideł Punkt podparcia Point . Dłuższe widły (np. 1800 mm) umożliwiają przewóz ładunków ponadgabarytowych, jednak powodują przesunięcie środka ciężkości ładunku dalej od koła napędowego. To zwiększa Moment siły na układzie hydraulicznym i przesuwa środek ciężkości (CoG) w stronę krawędzi Trójkąt Stabilności , zwiększając ryzyko przewrócenia się.
P3: Co to jest „pojemność resztkowa” w transporcie materiałów?
Odpowiedź: Pozostała pojemność to rzeczywisty udźwig urządzenia w określonej, niestandardowej konfiguracji. W odróżnieniu od Nominalna pojemność znamionowa (maksymalna masa w idealnych warunkach), udźwig resztkowy uwzględnia czynniki obniżające parametry znamionowe, takie jak wydłużone środki ciężkości ładunku, użycie osprzętu lub wysokość podnoszenia.
P4: Dlaczego mój elektryczny wózek paletowy traci przyczepność podczas przewożenia długich ładunków?
Odpowiedź: Jest to zwykle spowodowane Przechylanie podwozia spowodowane przedłużonym środkiem ciężkości. Kiedy ciężar ładunku jest skoncentrowany zbyt daleko do przodu (poza przednie koła ładunkowe), powstaje efekt dźwigni, który unosi tylne koło napędowe. Zmniejsza to ciśnienie w dół wymagane do zapewnienia przyczepności, co prowadzi do poślizgu kół i pogorszenia hamowania.
