Tabliczka udźwigu wózka widłowego informuje maksymalne bezpieczne obciążenie ciężarówka może przewozić w określonych warunkach. Najważniejsze są trzy liczby: (1) pojemność znamionowa w funtach lub kg, (2) centrum ładunkowe w calach lub mm – odległość od czoła wideł do środka ciężkości ładunku oraz (3) maksymalna wysokość podnoszenia . Cała trójka współpracuje. Zmień którykolwiek z nich, a pojemność znamionowa również się zmieni. Wózek widłowy o udźwigu 5000 funtów nie zawsze udźwignie 5000 funtów — przed załadunkiem przeczytaj każdą linię na tabliczce.

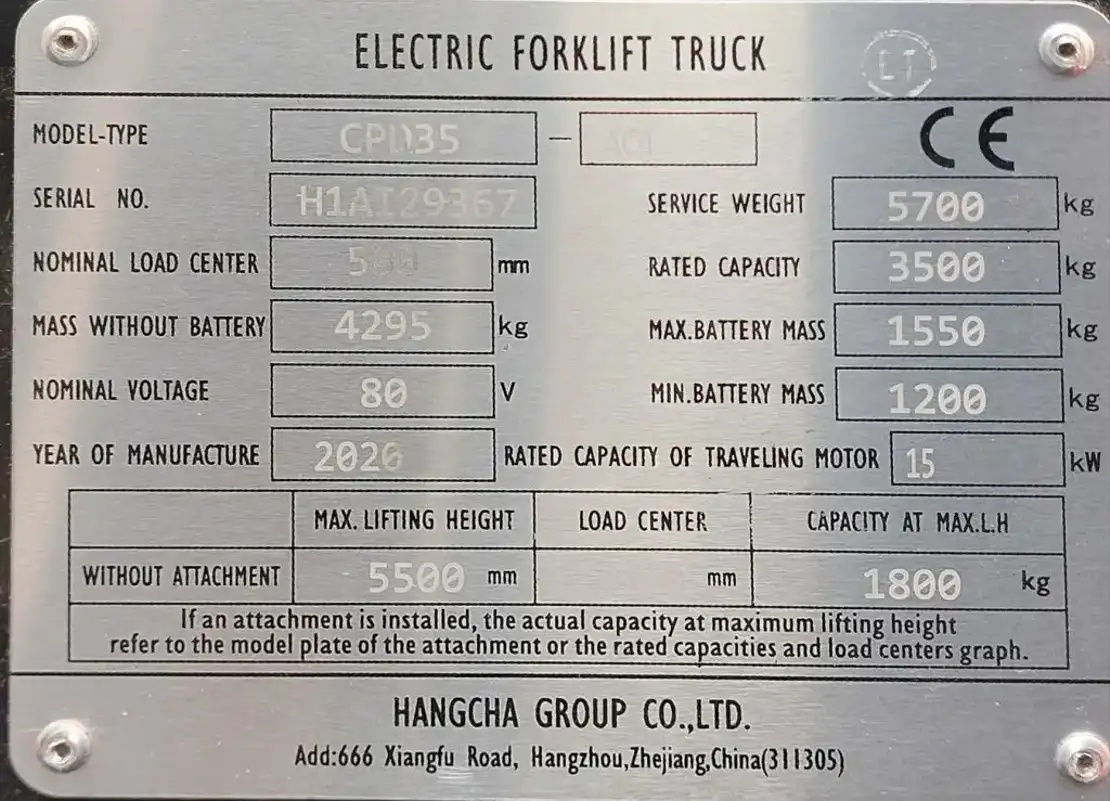

Tabliczka udźwigu – zwana także tabliczką danych, tabliczką znamionową lub tabliczką obciążeniową – to metalowa przywieszka montowana na stałe na każdym wózku widłowym, zwykle na desce rozdzielczej lub przednim słupku masztu, gdzie operator może ją zobaczyć z siedzenia. To nie jest sugestia. Pod OSHA 29 CFR 1910.178(a)(6) każdy wózek widłowy musi być wyposażony w trwałą, odporną na korozję tabliczkę znamionową, która jest zawsze czytelna. Obsługa wózka widłowego z brakującą, uszkodzoną lub nieczytelną tablicą rejestracyjną stanowi poważne naruszenie OSHA.
Płyta jest instalowana przez producenta i weryfikowana przez uznane w kraju laboratorium badawcze (NRTL), takie jak UL lub FM. Za ANSI/ITSDF B56.1 , podany udźwig jest wynikiem fizycznego testu na stole przechylnym lub obliczeń inżynierskich obejmujących najgorszy scenariusz stabilności pojazdu. To nie jest szacunek – to sprawdzony, certyfikowany limit.
Tabliczki udźwigu różnią się nieznacznie w zależności od producenta i typu ciężarówki, ale OSHA i ANSI wymagają zestawu podstawowych pól, które muszą się zawsze pojawiać. Oto każde pole, jego znaczenie i znaczenie:
| Pole | Co ci mówi | Powszechny błąd |
|---|---|---|
| Oznaczenie typu ciężarówki np. E, G, LP, DS, PRZYKŁAD | Źródło zasilania i klasa zagrożenia dla obszaru niebezpiecznego. E = elektryczny; G = benzyna; LP = ciekły propan; DS = olej napędowy; EX = zabezpieczenie przeciwwybuchowe | Zakładając, że każdy wózek elektryczny jest bezpieczny w sklasyfikowanych obszarach niebezpiecznych, homologowane są wyłącznie wózki z oceną EX |
| Pojemność znamionowa | Maksymalny ładunek, jaki wózek może bezpiecznie podnieść – ale tylko przy podanym środku obciążenia i wysokości podnoszenia. Nie jest to pułap absolutny niezależny od tych warunków | Traktowanie udźwigu znamionowego jako stałej liczby, niezależnie od położenia i wysokości ładunku |
| Środek załadunku | Pozioma odległość od przedniej powierzchni wideł do środka ciężkości ładunku. Standardem jest 24 cale (600 mm). Udźwig znamionowy obowiązuje tylko dla tej dokładnej odległości | Nie uwzględniają ładunków szerszych niż 48 cali – ich środek ciężkości znajduje się na wysokości ponad 24 cali, co zmniejsza udźwig efektywny |
| Maksymalna wysokość podnoszenia | Wysokość, której dotyczy podany udźwig. Wraz ze wzrostem wysokości podnoszenia zmniejsza się udźwig resztkowy – osobna tabela udźwigu resztkowego na maszcie pokazuje tę zależność | Zakładając, że pełny udźwig znamionowy nadal obowiązuje w przypadku podnoszenia na wysokość 4 m w magazynie wysokiego składowania |
| Masa ciężarówki (masa serwisowa) | Masa samej ciężarówki, łącznie z akumulatorem w modelach elektrycznych. Ma kluczowe znaczenie przy obliczaniu obciążenia podłogi i planowaniu wydajności windy | Zapominając, że załadowany wózek widłowy na windzie = masa ciężarówki, masa ładunku. Łączna waga może przekraczać parametry windy |
| Masa akumulatora (min./maks.) | Tylko ciężarówki elektryczne. Funkcję przeciwwagi częściowo pełni akumulator - w przypadku zamontowania lżejszego akumulatora pojemność znamionowa traci ważność i należy ją ponownie przeliczyć | Wymiana baterii na mniejszą/lżejszą bez aktualizacji tabliczki pojemności |
| Typ masztu | 2-stopniowy, 3-stopniowy, 4-stopniowy lub pełny skok swobodny. Określa sposób podnoszenia wózka i na jakiej wysokości jest ograniczona widoczność. Udźwig na pełnej wysokości zależy od typu masztu | Wymiana masztu bez ponownej certyfikacji tabliczki udźwigu |
| Załącznik (jeśli jest zainstalowany) | Wszelkie osprzęty inne niż fabryczne (przesuw boczny, zacisk, uchwyt bębna) zwiększają wagę i przesuwają środek ciężkości ładunku do przodu, zmniejszając udźwig. Druga linia na tabliczce pokazuje poprawioną pojemność z zainstalowanym osprzętem | Korzystanie z podstawowego udźwigu znamionowego, gdy zamontowany jest osprzęt – obowiązuje dolna linia udźwigu osprzętu |
| Znak homologacji NRTL | Potwierdzenie, że uznane w kraju laboratorium badawcze (UL, FM, CSA) zweryfikowało specyfikacje. Wymagane przez OSHA 29 CFR 1910.178(a)(3) | Przyjęcie płyty zamiennej z niecertyfikowanego źródła |
Centrum ładunkowe to najbardziej źle rozumiana koncepcja w obsłudze wózków widłowych. Nieśność znamionowa na płycie zakłada, że środek ciężkości ładunku znajduje się dokładnie w podanej odległości środka ładunku od czoła wideł – zazwyczaj 24 cale (600 mm). Odpowiada to standardowej palecie o głębokości 48 cali i równomiernie rozłożonym ciężarze.
Przesuń środek ciężkości dalej na zewnątrz – ponieważ ładunek jest głębszy, cięższy z jednej strony lub ponieważ osprzęt popycha ładunek do przodu – a wózek staje się mniej stabilny. Efektywna bezpieczna pojemność spada. Numer rejestracyjny nie ulega zmianie. Twój margines bezpieczeństwa tak.
Zależność jest mniej więcej proporcjonalna. Użyj tego wzoru, aby oszacować skorygowaną nośność, gdy środek ciężkości różni się od wartości płyty:
| Rzeczywiste centrum obciążenia | Ciężarówka o masie 5000 funtów (o średnicy 24 cali) | Pozostała pojemność | Typowy scenariusz |
|---|---|---|---|
| 24 cale (600 mm) | 5000 funtów | 100% | Standardowo 48 x 40 na palecie, równy ładunek |
| 30 cali (762 mm) | 4000 funtów | 80% | Paleta o głębokości 60 cali lub ładunek z przodu |
| 36 cali (914 mm) | 3333 funtów | 67% | Ładunek o głębokości 72 cali lub osprzęt zwiększający zasięg |
| 48 cali (1219 mm) | 2500 funtów | 50% | Ładunek 96 cali lub wysunięty zacisk dużego bębna |
Udźwig znamionowy na tabliczce dotyczy określonej wysokości podnoszenia – zwykle na poziomie gruntu lub na małej wysokości podnoszenia. Gdy maszt podnosi się do góry, zdarzają się dwie rzeczy, które zmniejszają bezpieczny udźwig: podnosi się środek ciężkości wózka i zwiększa się przesunięcie przedniej osi. To się nazywa pojemność resztkowa - rzeczywista pojemność użytkowa na danej wysokości.
Pozostała pojemność jest pokazana na a osobna mapa montowana na maszcie , a nie na tabliczce pojemności. W magazynach z wysokimi regałami – co jest najczęstszą sytuacją, gdy ma to znaczenie – operatorzy, którzy czytają tylko tabliczkę udźwigu i ignorują wykres pozostałości, działają na ślepo w najbardziej niebezpiecznych momentach.
Praktyczne implikacje: wózek widłowy o udźwigu 5000 funtów umieszczający palety na stojaku o długości 20 stóp może bezpiecznie udźwignąć na tej wysokości jedynie 2500–2800 funtów. Jeśli Twoje ładunki ważą 4000 funtów i układasz je na wysokości 20 stóp, za każdym razem przekraczasz bezpieczne limity, a tabliczka udźwigu podaje prawidłową liczbę. Po prostu nie przeczytałeś mapy masztu.
Każde niefabryczne osprzęt zamontowane na wózku widłowym — przesuw boczny, rotator, zacisk, uchwyt bębna, układ pchająco-ciągnący, pojedynczy-podwójny — ma dwojaki wpływ na udźwig znamionowy:
Pod OSHA 29 CFR 1910.178(a)(5) and ANSI B56.1 , każdy załącznik wymaga pisemnej zgody producenta przed montażem. Po zatwierdzeniu tabliczka udźwigu musi zostać zaktualizowana, aby zawierała łączną masę wózka i osprzętu oraz poprawiony udźwig na maksymalnej wysokości z zainstalowanym osprzętem.
| Typ załącznika | Typowa waga | Typowy wpływ na pojemność | Wymagana aktualizacja płyty |
|---|---|---|---|
| Przesuw boczny | 200-350 funtów | -300 do -500 funtów przy udźwigu znamionowym | Tak |
| Obrotowy zacisk | 500-900 funtów | -800 do -1500 funtów | Tak |
| Pojedynczy-podwójny (rozrzutnik widłowy) | 300-500 funtów | -500 do -1000 funtów (plus zmiana środka ciężkości obciążenia) | Tak |
| Obsługa bębna | 150-400 funtów | -300 do -600 funtów | Tak |
| Przedłużone widły (poza długością fabryczną) | Różnie | Znaczące – środek ciężkości ładunku przesuwa się proporcjonalnie do wysunięcia wideł | Tak |
Oznaczenie typu ciężarówki na tabliczce udźwigu to nie tylko identyfikator paliwa. Jest to klasyfikacja bezpieczeństwa zdefiniowana przez OSHA i ANSI, która określa, gdzie wózek widłowy jest prawnie dopuszczony do użytku w oparciu o zagrożenia dla środowiska.
| Kod | Źródło zasilania | Ocena obszaru niebezpiecznego | Typowe zastosowanie |
|---|---|---|---|
| E | Elektryczny | Obszary ogólne (niesklasyfikowane). | Magazyny standardowe, składowanie wyrobów gotowych |
| ES | Elektryczny | Obszary, w których mogą występować łatwopalne opary w niewielkich ilościach | Obiekty, w których sporadycznie stosuje się rozpuszczalniki |
| EE | Elektryczny | Obszary o umiarkowanym ryzyku wystąpienia łatwopalnych oparów lub pyłów | Obsługa zboża, określone przechowywanie środków chemicznych |
| EX | Elektryczny | Sklasyfikowane miejsca niebezpieczne (NEC klasa I/II dział 1) | Obszary farmaceutycznego API, magazyny rozpuszczalników, instalacje malarskie |
| G | Benzyna | Ogólne (pomieszczenia zewnętrzne lub dobrze wentylowane) | Składy drewna, budownictwo zewnętrzne, doki załadunkowe |
| LP/LPS | Ciekły propan | LP = ogólne; LPS = ochrona niektórych tajnych obszarów | Dystrybucja żywności, doki załadunkowe w chłodniach, podwórko zewnętrzne |
| D/DS/DY | Diesel | D = ogólne; DS / DY = dodatkowe zabezpieczenia | Ciężkie prace na świeżym powietrzu, porty, budowy |
Tabliczka pojemnościowa jest żywym dokumentem. Wszelkie zmiany w wózku mające wpływ na udźwig, rozkład ciężaru lub bezpieczeństwo pracy wymagają aktualizacji tabliczek znamionowych i pisemnej zgody producenta przed wprowadzeniem takiej zmiany. Nie jest to opcjonalne w ramach OSHA ani ANSI.
| Zmień | Wymagana aktualizacja płyty | Wymagana zgoda producenta |
|---|---|---|
| Dodanie niefabrycznego osprzętu (przesuwu bocznego, zacisku itp.) | Tak | Tak - written approval required first |
| Wymiana akumulatora na inny ciężar | Tak | Tak if outside min/max range on plate |
| Wymiana masztu na inny typ lub wysokość | Tak | Tak |
| Przedłużanie lub wydłużanie wideł | Tak | Tak |
| Modyfikacja przeciwwagi | Tak | Tak - and rarely granted |
| Konserwacja okresowa (olej, filtry, opony o tej samej specyfikacji) | No | No |
Jeżeli pierwotny producent nie prowadzi działalności lub nie odpowiada, OSHA zezwala na: Wykwalifikowany, zarejestrowany inżynier zawodowy przeprowadzić analizę bezpieczeństwa i zatwierdzić modyfikację na piśmie. Tabliczka musi zostać jeszcze zaktualizowana, zanim wózek powróci do eksploatacji.
Wózek widłowy bez czytelnej tabliczki udźwigu należy natychmiast wycofać z eksploatacji. To nie jest wezwanie do oceny – jest to bezpośredni wymóg OSHA zgodnie z 29 CFR 1910.178(a)(6).
Kroki, które należy wykonać:
Przed każdą zmianą operatorzy powinni wykonać następującą sekwencję:
