Przemysłowe stoły podnośne: najlepszy przewodnik po inżynierii, wybór i zaopatrzeniu

W nowoczesnych procesach przemysłowych przenoszenie materiałów nie polega już tylko na przenoszeniu przedmiotów z punktu A do punktu B. Chodzi o precyzję, ergonomiczną integrację i optymalizację przepustowości. Niezależnie od tego, czy zarządzasz centrum realizacji zamówień w handlu elektronicznym, linią montażową w branży ciężkiej czy zakładem przetwarzania żywności w pomieszczeniu czystym, skromny stół podnośny często stanowi podstawę Twoich codziennych operacji. Ten przewodnik zapewnia dogłębne spojrzenie na poziomie innych producentów na temat wyboru, obliczania, zakupu, konserwacji i bezpiecznej obsługi przemysłowych stołów podnośnikowych na rynku amerykańskim.

Rodzaje i mechanizmy: nożycowy, hydrauliczny, elektryczny i inne

Aby wybrać odpowiedni stół podnośny, musimy najpierw wyjaśnić powszechne pomieszanie terminologii: „nożycowy” odnosi się do mechanicznych połączeń konstrukcyjnych, podczas gdy „hydrauliczne”, „elektryczne” i „pneumatyczne” odnoszą się do systemów zasilania napędzających te połączenia. Pojedyncza maszyna jest często połączeniem obu — na przykład hydraulicznego stołu podnośnego nożycowego.

Podstawowy projekt konstrukcyjny i mechanizmy zasilania określają, jak stół zachowuje się pod obciążeniem, jak szybko się podnosi i ile konserwacji będzie wymagał w całym okresie użytkowania:

• Hydrauliczne stoły podnośne nożycowe: Napędzane ciśnieniem płynu za pomocą pomp elektrycznych lub ręcznych pomp nożnych. To są konie robocze produkcji. Oferują niezrównaną gęstość mocy i efektywność kosztową, ale mogą powodować „dryft płynu” (niewielka utrata wysokości w przypadku długotrwałych przetrzymań) i wymagają zarządzania olejem hydraulicznym.
• Stoły podnośne elektryczne mechaniczne (śrubowe/pasowe): Wykorzystuje silniki elektryczne napędzające śruby kulowe lub sztywne pasy. Zapewniają one absolutną precyzję przy zerowym dryfie, co czyni je złotym standardem dla zautomatyzowanych linii montażowych. Wiążą się one jednak z wyższymi początkowymi kosztami komponentów.
• Stoły podnośne pneumatyczne (poduszka powietrzna/cylinder): Zasilany sprężonym powietrzem. Idealny do lekkich i średnich stanowisk montażowych, pomieszczeń czystych i środowisk zagrożonych wybuchem, gdzie zagrożenie stanowi prąd. Oferują bardzo amortyzację i sprężystość, ale mają niższą maksymalną nośność.

Poniżej znajduje się bezpośrednie porównanie tych systemów napędowych pod względem kluczowych wskaźników wydajności:

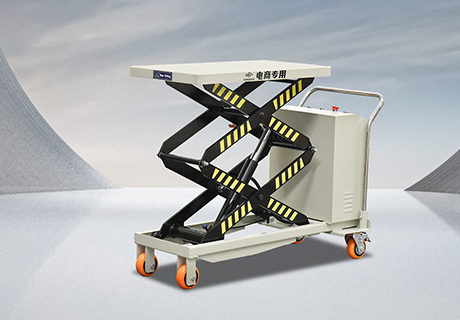

Systemy mobilne a stacjonarne: Stacjonarne stoły podnośne są mocowane do podłogi (lub montowane w zagłębieniu), aby obsługiwać ładunki o dużym udźwigu i dużym uderzeniu przy zerowym wahaniu. Jednostki mobilne, wyposażone w wytrzymałe kółka poliuretanowe lub stalowe, umożliwiają transport po podłodze obiektu. Jednakże jednostki mobilne wiążą się z odrębnymi problemami związanymi z bezpieczeństwem, wymagają hamulców mechanicznych, mniejszej wydajności i rygorystycznych wymagań dotyczących poziomu podłogi, aby zapobiec przewróceniu się podczas ruchu.

Rozmiary i nośność: wymiary platformy, wysokość podnoszenia i obliczenia

Właściwy dobór wymiarów wykracza daleko poza dopasowanie danych katalogowych do wagi najcięższej palety. Należy wziąć pod uwagę sposób przyłożenia tego obciążenia, działające siły dynamiczne i fizyczne ograniczenia prześwitu.

Proces zmiany rozmiaru

1. Określ rzeczywiste wymiary platformy: Rozmiar platformy musi wygodnie pomieścić największy ładunek, łącznie z ewentualnym zwisem palety. Należy jednak zwracać uwagę na otaczającą infrastrukturę: czy krawędzie stołu będą omijać osłony przenośników, szyny zabezpieczające lub sąsiednie konstrukcje po całkowitym opuszczeniu lub podniesieniu?
2. Zidentyfikuj skok podnoszenia i wysokość po złożeniu: Oblicz minimalną wysokość po opuszczeniu (kluczową dla operatorów korzystających z ręcznych wózków paletowych) i maksymalną wysokość podniesioną wymaganą do utrzymania pracy w optymalnie ergonomicznym oknie (zwykle od 30 do 40 cali nad podłogą).
3. Oblicz obciążenie dynamiczne i boczne: Jeśli wózek widłowy zrzuci ładunek na stół lub operator zsunie ciężki element z przenośnika na bok platformy, na stół działają miejscowe siły znacznie większe niż statyczny ciężar ładunku.

Wzór obciążenia projektowego

Aby uniknąć zmęczenia konstrukcji lub przedwczesnej awarii uszczelnienia hydraulicznego, użyj tego równania do obliczenia minimalnej wymaganej wydajności znamionowej:

Wymagany udźwig = (masa ładunku statycznego * współczynnik bezpieczeństwa) * współczynnik udarności dynamicznej

• Współczynnik bezpieczeństwa: Użyj 1,2 dla idealnie wyśrodkowanych, równomiernych obciążeń; użyj 1,5 dla przesuniętych, mimośrodowych ładunków (gdzie środek ciężkości nie jest wyśrodkowany na platformie).
• Współczynnik wpływu dynamicznego: Użyj 1.0 do powolnego, delikatnego ładowania; użyj 1,3 do 1,5, jeśli ładunki są przetaczane, zrzucane z suwnic lub przenoszone z systemów ładowania udarowego o dużej prędkości.

Przeanalizujmy krótki przykład: jeśli podnosisz mimośrodowy odlew metalowy o masie 3000 funtów, który jest umieszczany na stole za pomocą suwnicy (wprowadzając umiarkowany wstrząs), Twoje obliczenia będą wyglądać następująco:

Wymagana pojemność = (3000 funtów * 1,5) * 1,3 = 5850 funtów

W tym scenariuszu standardowa tabela udźwigu 4000 funtów jest niewystarczająca; powinieneś przejść na model o wadze 6000 funtów.

Przewodnik po zakupach i cenach: nowe, odnowione, wynajmowane i całkowity koszt posiadania

Poruszanie się po amerykańskim rynku zamówień na podnośniki wymaga zrównoważenia początkowych nakładów kapitałowych (CapEx) z długoterminowymi wydatkami operacyjnymi (OpEx).

Opcje zakupów: zalety i wady

• Nowe stoły (3000–15 000 USD w zależności od dostosowania): Oferuje najnowsze funkcje bezpieczeństwa, gwarancje producenta (zwykle 1-5 lat na konstrukcję/hydraulikę) i dokładne niestandardowe wymiary. Idealny do podstawowych linii produkcyjnych o dużej wydajności.
• Odnowione / używane stoły (1500–6000 USD): Idealne do projektów o ograniczonym budżecie lub dodatkowych stacji roboczych o niższych cyklach pracy. Upewnij się, że sprzedawca wymieni wszystkie uszczelki hydrauliczne, węże i przekaźniki elektryczne oraz zapewni co najmniej 90-dniową gwarancję.
• Wynajem / dzierżawa na własność (300–1200 USD miesięcznie): Najlepsze rozwiązanie w przypadku zapotrzebowania na szczyt sezonowy (np. skalowanie handlu elektronicznego w czwartym kwartale) lub krótkoterminowych serii produkcyjnych kontraktowych.

Odkrywanie ukrytych kosztów

Wycena stołu podnośnego rzadko jest ostatecznym kosztem instalacji. Upewnij się, że Twój budżet uwzględnia następujące kluczowe elementy:

• Kopanie dołu: Jeśli podnośnik musi znajdować się równo z podłogą, kopanie i wylewanie betonu pod wykop może z łatwością zwiększyć rachunek za instalację o 3000–8000 USD, łącznie z drenażem i przebiegami przewodów.
• Ulepszenia elektryczne: Standardowy silnik 3-fazowy o napięciu 460 V wymaga dedykowanego spadku elektrycznego. Zanim zamówisz jednostki dużej mocy, upewnij się, że Twój obiekt posiada odpowiednią infrastrukturę.
• Fracht i olinowanie: Stoły podnośne to gęste, ciężkie bloki stali. Wysyłka frachtem LTL (mniej niż ciężarówka) z usługą windy może kosztować kilkaset dolarów, podczas gdy stoły o dużej wytrzymałości mogą wymagać profesjonalnych usług olinowania w celu bezpiecznego umieszczenia.

Instalacja, konserwacja i rozwiązywanie problemów

Przemysłowy stół podnośny jest tak niezawodny, jak jego instalacja i procedury konserwacji zapobiegawczej. Zła instalacja lub zaniedbana konserwacja prowadzą do nierównomiernego zużycia, wiązania strukturalnego i ostatecznej awarii.

Najlepsze praktyki instalacyjne

Powierzchnia montażowa musi być wypoziomowana z dokładnością do 1/8 cala na całej powierzchni podstawy. W przypadku montażu stołu stacjonarnego należy zastosować wytrzymałe kotwy klinowe, aby przymocować ramę podstawy do płyty betonowej, aby zapobiec przewróceniu się pod obciążeniem niecentrycznym. W przypadku instalacji w wykopie należy upewnić się, że przewody elektryczne i hydrauliczne są zabezpieczone przed wilgocią i zanieczyszczeniami oraz sprawdzić, czy kątownik obwodowy studzienki jest bezpieczny i zrównany z betonową podłogą.

Lista kontrolna konserwacji zapobiegawczej

Zapewnij płynne działanie sprzętu dzięki temu zorganizowanemu programowi inspekcji:

• Codziennie: Sprawdź, czy wyłącznik awaryjny (E-stop) i listwy/krawędzie zabezpieczające działają prawidłowo. Sprawdź wzrokowo, czy podczas cykli nie występują wycieki hydrauliczne lub nietypowe dźwięki.
• Co tydzień: Usuń zanieczyszczenia ze ścieżek nóg nożyc. Sprawdź przewody elektryczne i przewody hydrauliczne pod kątem postrzępienia lub załamania.
• Miesięcznie: Sprawdź poziom płynu hydraulicznego przy całkowicie opuszczonym podeście. Nasmaruj sworznie obrotowe nożyc i łożyska toczne smarem wysokiej jakości.
• Rocznie: Przepłucz i wymień płyn hydrauliczny (szczególnie w instalacjach o dużej wilgotności lub zapylonych). Sprawdź wszystkie spoiny konstrukcyjne pod kątem mikropęknięć i sprawdź pobór prądu przez silnik.

Typowe kroki rozwiązywania problemów

Standardy bezpieczeństwa, zgodność i najlepsze praktyki dotyczące integracji

W Stanach Zjednoczonych projektowanie, działanie i integracja przemysłowych stołów podnośnych podlegają rygorystycznym przepisom. Niezastosowanie się może skutkować surowymi karami finansowymi OSHA, roszczeniami pracowniczymi o odszkodowania i przestojami w działalności.

Kluczowy standard: ANSI MH29.1
Jest to podstawowy standard bezpieczeństwa dla przemysłowych podnośników nożycowych. Określa tolerancje konstrukcyjne, konstrukcyjne współczynniki bezpieczeństwa (zwykle 3:1 dla granicy plastyczności) i wymagania dotyczące poręczy. Każdy stół podnośny zintegrowany z placówką w USA powinien posiadać wyraźny certyfikat zgodności z normą ANSI MH29.1.

Integrując stół podnośny z automatycznymi paletyzatorami, liniami przenośników lub osprzętem mechanicznym (takimi jak stoły uchylno-obrotowe), zawsze należy wdrażać następujące systemy bezpieczeństwa:

• Osłony palców i ścięte krawędzie: Unikaj ryzyka zmiażdżenia palców stóp, gdy stół opuszcza się na podłogę, instalując wokół podstawy sztywne osłony palców lub optoelektroniczne kurtyny świetlne.
• Zamki konserwacyjne: Nigdy nie pozwalaj operatorowi ani technikowi na wchodzenie pod podniesioną platformę bez włożenia prętów lub kołków zabezpieczających do konserwacji mechanicznej. Fizycznie blokują one nożyce przed zapadnięciem się, nawet jeśli ciśnienie hydrauliczne całkowicie spadnie.
• Protokoły Lockout/Tagout (LOTO): Przed rozpoczęciem jakichkolwiek prac serwisowych upewnij się, że Twój zespół został przeszkolony w zakresie całkowitego izolowania źródeł energii elektrycznej i hydraulicznej.

Uzyskaj fachową pomoc dotyczącą ergonomii stacji roboczej

Wybór idealnego stołu podnośnego to inwestycja w bezpieczeństwo Twojego zespołu i wydajność operacyjną. Nie pozostawiaj wyboru domysłom.

Skontaktuj się z naszym zespołem wsparcia technicznego już dziś, aby otrzymać bezpłatną, spersonalizowaną ocenę stacji roboczej. Możemy dostarczyć standardowe lub niestandardowe pliki CAD pasujące do układów Twojego obiektu, kompleksowe arkusze specyfikacji technicznych i jasne opcje cenowe dostosowane do harmonogramu Twojego projektu.

Zadzwoń do nas bezpośrednio pod numer 1-800-555-LIFT (5438) lub wyślij e-mail do naszych inżynierów aplikacji, aby poprosić o niestandardową wycenę.

Często zadawane pytania

Jakie są główne różnice między stołami podnośnymi nożycowymi, hydraulicznymi i elektrycznymi?

„Styl nożycowy” odnosi się do składanej konstrukcji mechanicznej stołu podnośnego z poprzecznymi nogami. „Hydrauliczne” i „elektryczne” odnoszą się do sposobu zasilania tej konstrukcji. W stołach hydraulicznych zastosowano cylindry z olejem pod ciśnieniem do rozwarcia nóg, co zapewnia bardzo ekonomiczne i mocne podnoszenie. Stoły elektryczne wykorzystują silnik do obracania mechanicznej śruby kulowej lub napędu pasowego, zapewniając precyzyjną kontrolę wysokości i zerowe dryft wysokości w czasie.

Jak obliczyć prawidłowy udźwig i współczynnik bezpieczeństwa dla mojego zastosowania z podnośnikiem?

Aby obliczyć minimalny udźwig znamionowy, pomnóż statyczny ciężar ładunku przez współczynnik bezpieczeństwa (1,2 dla ładunków równomiernie wyśrodkowanych, 1,5 dla ładunków mimośrodowych lub niecentrycznych), a następnie pomnóż przez współczynnik uderzenia (zwykle od 1,3 do 1,5), jeśli ładunek zostanie dynamicznie upuszczony lub przetoczony na stół. Wzór: Wymagana nośność = (masa statyczna * współczynnik bezpieczeństwa) * współczynnik udarności.

Czy powinienem wybrać mobilny (na kółkach) stół podnośny czy stacjonarny, kotwiony model do mojego miejsca pracy?

Wybierz model stacjonarny, jeśli Twój stół współpracuje z maszynami stacjonarnymi (takimi jak przenośniki lub stanowiska robotów), wytrzymuje ładunki przekraczające 5000 funtów lub jest poddawany obciążeniom bocznym. Wybierz model mobilny, jeśli musisz transportować części między wieloma gniazdami montażowymi lub wykonywać zadania konserwacyjne w różnych miejscach hali produkcyjnej.

Jakie są typowe przedziały cenowe i całkowity koszt posiadania przemysłowych stołów podnośnych w USA?

Standardowe stoły podnośne do lekkich i średnich obciążeń wahają się od 2500 do 5000 dolarów. Wytrzymałe, wysoce spersonalizowane lub certyfikowane jednostki do pomieszczeń czystych mogą kosztować od 6 000 do ponad 15 000 dolarów. Całkowity koszt posiadania (TCO) powinien również obejmować fracht (300–1000 USD), wykopy pod beton (3000–8000 USD w przypadku montażu podtynkowego), okablowanie elektryczne oraz roczne koszty konserwacji/wymiany uszczelek.

Jak mogę zintegrować stół podnośny z przenośnikami, obsługą palet lub osprzętem obrotowo-uchylnym?

Aby bezpiecznie zintegrować stół podnośny, należy zastosować elektryczne blokady bezpieczeństwa, które uniemożliwiają pracę przenośnika lub stołu obrotowego, jeśli stół podnośny nie znajduje się na właściwej, bezpiecznej wysokości. Dodaj fartuchy zabezpieczające lub kurtyny świetlne, aby zablokować dostęp podczas obrotu z napędem silnikowym, i sprawdź, czy żadne dodatkowe osprzęt nie powoduje przesunięcia środka ciężkości poza mimośrodowe obciążenie stołu.

Jaka rutynowa konserwacja jest wymagana i jakie części zamienne powinienem mieć pod ręką?

Rutynowa konserwacja obejmuje codzienną wizualną kontrolę wycieków i wyłączników awaryjnych, comiesięczne smarowanie sworznia obrotowego i coroczne przepłukiwanie olejem hydraulicznym. Zalecamy przechowywanie na miejscu standardowego zestawu części zamiennych, zawierającego zamienne uszczelki siłowników hydraulicznych, zestaw węży wysokociśnieniowych, zapasowe wyłączniki krańcowe i wymienny elektrozawór opuszczania, aby zminimalizować nieoczekiwane przestoje.

Jakie standardy bezpieczeństwa, certyfikaty i etapy kontroli należy sprawdzić przed przyjęciem podnośnika?

W USA sprawdź, czy tabela jest w pełni zgodna z normą bezpieczeństwa ANSI MH29.1. Przed przyjęciem i uruchomieniem urządzenia należy przeprowadzić formalną kontrolę blokady/oznaczenia (LOTO), przetestować wszystkie przyciski zatrzymania awaryjnego, sprawdzić, czy bezpieczniki prędkości są aktywne na przewodach hydraulicznych i przeprowadzić test obciążenia statycznego przy pełnej obciążalności, aby sprawdzić ugięcie konstrukcji.
