Kompleksowy podręcznik SOP i przewodnik operacyjny dla menedżerów flot, kierowników magazynów i techników zajmujących się akumulatorami przemysłowymi w operacjach transportu materiałów w Ameryce Północnej.
1. Kiedy dodać wodę: czas a ładowanie i wyrównywanie

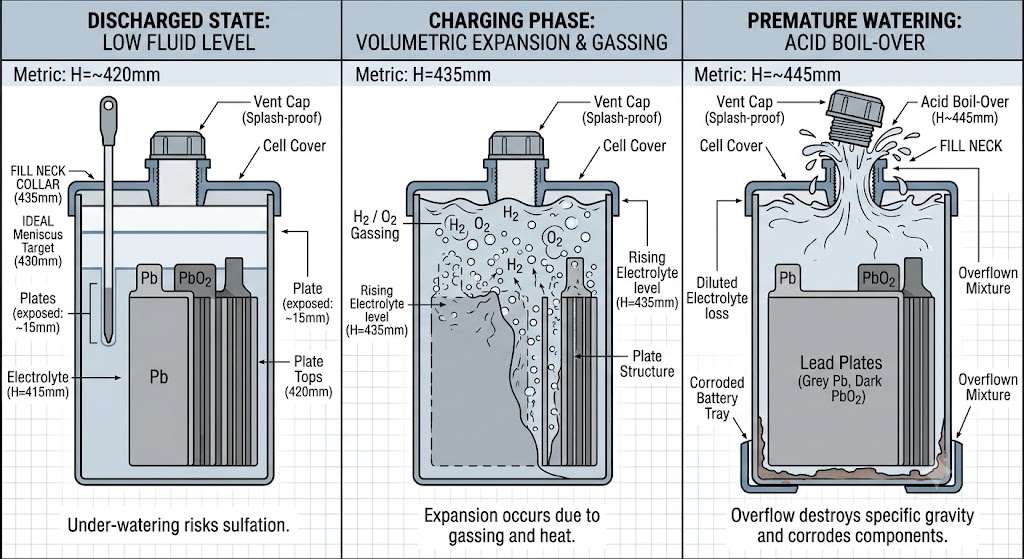

W zalanych kwasowo-ołowiowych akumulatorach do wózków widłowych precyzyjny czas nawadniania ma kluczowe znaczenie dla zapobiegania niekontrolowanej utracie ciepła, utlenianiu płyt i przedwczesnej śmierci ogniw. Absolutna złota zasada konserwacji akumulatorów przemysłowych jest prosta: Zawsze podlewaj wodą po naładowaniu i odpowiednim schłodzeniu, nigdy wcześniej – z nielicznymi wyjątkami.
Podczas normalnego rozładowania aktywny płyn elektrolitowy (kwas siarkowy) przenika przez porowate płyty ołowiane, tworząc siarczan ołowiu i obniżając poziom cieczy. Gdy akumulator przechodzi cykl ładowania, cząsteczki wody ulegają elektrolizie do wodoru i gazowego tlenu, podczas gdy kwas jest wypychany z płytek z powrotem do roztworu. Proces ten powoduje naturalne zwiększenie objętości cieczy w każdej komórce. Jeśli przed rozpoczęciem ładowania zostanie dodana woda uzupełniająca, późniejsze rozszerzanie objętościowe spowoduje przepełnienie roztworu kwasowo-wodnego przez korki odpowietrzające, co spowoduje poważne wykipienie kwasu, miejscową utratę aktywnego ciężaru właściwego i korozję strukturalną stalowej półki akumulatora.
Zalecane odstępy czasu na odpoczynek i schładzanie
Po standardowym 8-godzinnym cyklu ładowania temperatura wnętrza akumulatora zwykle przekracza 38 stopni C. Technicy floty muszą ściśle egzekwować minimalny okres schładzania wynoszący 2 do 4 godzin doładować przed sprawdzeniem lub dodaniem wody. Uzupełnianie wody powinno w idealnym przypadku nastąpić, gdy temperatura ogniwa ustabilizuje się poniżej 90 stopni F (32 stopni C).
Wyjątek ładowania wyrównawczego: Ładowanie wyrównawcze to kontrolowane, celowe przeładowanie, mające na celu wyeliminowanie rozwarstwiania kwasu i zrównoważenie napięć ogniw w ciągu. Wyrównywanie powoduje agresywne gazowanie, które zużywa znaczną ilość wody. Optymalne okno podlewania to natychmiast po zakończeniu ładowania wyrównawczego i schładzaniu przez 3 do 4 godzin . Podlewanie przed cyklem wyrównywania praktycznie gwarantuje rozlanie kwasu w wyniku długotrwałego rozszerzania się płynu.
Zasada wyjątku dotycząca wstępnego obciążenia: Jedynym akceptowalnym scenariuszem dodawania wody przed ładowaniem jest całkowite wystawienie płytek ogniw na działanie otwartego powietrza (suche płyty). Odsłonięte płyty utleniają się szybko w kontakcie z tlenem, trwale niszcząc aktywny materiał ołowiowy. W tym scenariuszu awaryjnym należy dodać tyle wody destylowanej, aby zanurzyć wierzchołki płyt na głębokość około 1/16 cala (1,5 mm), zakończyć pełny cykl ładowania, poczekać na okres ostygnięcia, a następnie całkowicie uzupełnić płyn do roboczej linii napełniania.
Uwaga: niniejsza instrukcja dotyczy wyłącznie standardowych akumulatorów kwasowo-ołowiowych zalanych (mokrych). Zasilacze do wózków widłowych z regulacją zaworową (VRLA), absorbowaną matą szklaną (AGM), żelami i akumulatorami litowo-jonowymi to uszczelnione i bezobsługowe systemy, które nigdy nie wolno otwierać lub podlewać. Zawsze odwołuj się do instrukcji serwisowych konkretnego producenta sprzętu oryginalnego (OEM) (takiego jak Crown, Toyota, Hyster-Yale lub Raymond), aby sprawdzić zgodność z gwarancją.
2. Jak sprawdzić poziom elektrolitów i ile dokładnie dodać wody
Osiągnięcie dokładnej wysokości płynu we wszystkich komorach wymaga uporządkowanych technik kontroli wizualnej i przestrzegania ścisłych tolerancji płynów metrycznych i imperialnych. Błędna ocena poziomu elektrolitu prowadzi albo do zasiarczenia płytki w wyniku niedopełnienia, albo do rozcieńczenia kwasu w wyniku przepełnienia.
Każda komora wyposażona jest w bryzgoszczelną zatyczkę odpowietrzającą i szyjkę wlewową (kosz). Wewnątrz szyjki producenci formują fizyczny pierścień wskaźnikowy, zwany „napełnieniem do linii” lub krawędzią kosza rurki rozbryzgowej. Po całkowitym uzupełnieniu menisk elektrolitu powinien dotykać dolnej krawędzi plastikowego kołnierza, pozostając około 1/4 cala do 3/8 cala (6 mm do 10 mm) poniżej górnej krawędzi pokrywy ogniwa.
| Stan poziomu elektrolitu | Tolerancja imperialna | Tolerancja metryczna | Wymagane działanie operacyjne |
|---|---|---|---|
| Krytycznie niski (ekspozycja płyty) | Poniżej górnej krawędzi płyty | Poniżej górnej krawędzi płyty | Awaryjne uzupełnienie (1/16 cala / 1,5 mm nad płytami), następnie natychmiast naładuj. |
| Akceptowalny niski | 1/8 cala do 1/4 cala powyżej płyt | 3 mm do 6 mm nad płytami | Bezpieczny w obsłudze; zaplanuj rutynowe nawadnianie po ładowaniu. |
| Optymalny cel operacyjny | 1/4 cala poniżej dolnej części kołnierza wypełniającego | 6 mm poniżej dolnej części kołnierza szyjkowego | Idealny poziom docelowy osiągnięty. Przestań dodawać wodę. |
| Stan przepełnienia | Dotykanie gwintu gniazda nakrętki/przepełnienie | Nad podstawą szczeliny kołnierza | Nadmiar płynu należy odessać ręczną strzykawką z kwasem. |
Szacunki objętości wody: Standardowy 18-ogniwowy akumulator przemysłowy 36 V 850 Ah zużywa około 0,5 do 1,2 litra (17 do 40 uncji uncji) wody na ogniwo co 10 do 15 cykli ładowania w normalnych warunkach pracy. Praktyczną zasadą jest zużycie około 1,0 do 1,5 mililitrów czystej wody na amperogodzinę (Ah) rozładowania na cykl ogniwa.
Wymagania dotyczące czystości wody: Nigdy nie używaj wody z kranu, wody ze studni ani standardowej wody źródlanej butelkowanej. Woda kranowa zawiera rozpuszczone minerały (wapń, żelazo, chlor, azotany), które trwale zanieczyszczają aktywną pastę chemiczną. Zawartość żelaza tak niska, jak 0,0004 procent powoduje szybkie samorozładowanie. Używaj wyłącznie wody destylowanej z parą wodną lub dejonizowanej o maksymalnej przewodności elektrycznej mniejszej niż 10 mikroSiemensów/cm (lub całkowitej zawartości rozpuszczonych substancji stałych mniejszej niż 5 ppm).
Poruszanie się po złożonych warunkach inspekcji: W przypadku ciężkich zastosowań, gdzie mgła elektrolitowa powoduje zmętnienie, lub podczas sprawdzania akumulatorów za pomocą odpowietrzników z klapką zabezpieczającą, dokładne kontrole wzrokowe stają się trudne. Technicy powinni używać izolowanej latarki wziernikowej LED lub nieprzewodzącego plastikowego prętowego wskaźnika poziomu, skalibrowanego z nacięciami co 1/4 cala. Aby uniknąć rozpryskiwania lub przepełnienia, należy stosować zawory napełniania o niskim przepływie działające w zakresie od 2 do 5 PSI (0,14 do 0,34 bar).
- Przeciwwaga elektryczna klasy I (48 V / 750 Ah): Wysoka masa termiczna. Wymaga od 0,8 l do 1,5 l wody na ogniwo podczas cotygodniowej pracy.
- Wózki wysokiego składowania klasy II (36 V / 600 Ah): Wysokie prądy impulsowe powodują przyspieszone parowanie. Sprawdzaj co 5 do 7 cykli; spodziewaj się od 0,4 l do 0,8 l na ogniwo.
- Elektryczne wózki paletowe klasy III (24V / 330Ah): Mniejsza pojemność rezerwowa. Uzupełnianie wymaga zazwyczaj od 0,15 l do 0,35 l na ogniwo co 10 do 14 dni.
3. Zalecana częstotliwość nawadniania: harmonogramy powiązane z użytkowaniem, temperaturą i cyklami ładowania
Arbitralne zasady „podlewania w każdy piątek” zawodzą, ponieważ utrata wody jest bezpośrednią zmienną fizyczną wykonywanej pracy elektrycznej i stresu termicznego otoczenia. Operatorzy floty powinni ustalić ilościowe harmonogramy nawadniania w oparciu o poziomy intensywności operacyjnej.
Częstotliwość konserwacji: Co 10 do 14 dni kalendarzowych (lub co 8 do 10 cykli ładowania) . Zalecane do sezonowych węzłów dystrybucyjnych lub operacji detalicznych na zapleczu sklepów.
Częstotliwość konserwacji: Co tydzień (co 5 do 7 cykli ładowania) . Zalecany do standardowych linii produkcyjnych i obiektów logistyki ogólnej.
Częstotliwość konserwacji: Co dwa tygodnie lub co 3 do 4 dni (co 3 do 5 równoważników pełnego naładowania) . Szybkie ładowanie podnosi ciągłą temperaturę rdzenia, przyspieszając tempo gazowania nawet o 250 procent.
Współczynniki mnożnika temperatury: Temperatury otoczenia podczas pracy poważnie zmieniają szybkość parowania wody. Użyj poniższego wzoru operacyjnego, aby dostosować standardowe kalendarzowe interwały podlewania w ekstremalnych warunkach środowiskowych:
- Chłodnie / Magazyny chłodnicze (32 stopnie F / 0 stopni C): TCF = 1,4 do 1,6 (Reakcja chemiczna spowalnia; mniejsza szybkość gazowania, dłuższe okresy podlewania).
- Standardowy magazyn otoczenia (68–77 stopni F / 20–25 stopni C): TCF = 1,0 (standardowy odstęp bazowy).
- Gorące letnie place zewnętrzne / magazyny bez klimatyzacji (ponad 95 stopni F / 35 stopni C): TCF = 0,5 do 0,6 (wysoka temperatura otoczenia przyspiesza parowanie środków chemicznych; dwukrotnie większa częstotliwość podlewania).
Mierzalne wskaźniki awarii i skutki finansowe: Zaniedbywanie poziomów płynów ma bezpośredni wpływ na rentowność floty. Kiedy elektrolit spadnie 1/2 cala (12,7 mm) poniżej górnej krawędzi płytek, odsłonięty tlenek ołowiu ulega w ciągu 48 godzin nieodwracalnemu, twardemu zasiarczeniu. Zmniejsza to nominalną użyteczną pojemność baterii o 15% do 30% trwale w ciągu 3 miesięcy, skracając typową 5-letnią żywotność baterii do poniżej 3 lat. Z drugiej strony nadmierne podlewanie prowadzi do wykipiania kwasu podczas ładowania, zmniejszając ciężar właściwy elektrolitu z idealnej wartości bazowej 1,280–1,290 do wartości poniżej 1,210, skracając dzienny czas pracy o 20 procent i wymagając kosztownych przemyć regulujących kwasowość.
4. Uwagi dotyczące bezpieczeństwa, środków ochrony indywidualnej, reagowania na rozlewy i zgodności z przepisami
Akumulatory przemysłowych wózków widłowych zawierają stężony roztwór kwasu siarkowego (30% do 40% H2SO4), który może powodować poważne oparzenia chemiczne, nieodwracalną ślepotę i ostre narażenie na toksyczność. Ścisłe przestrzeganie północnoamerykańskich norm bezpieczeństwa w miejscu pracy jest prawnie obowiązkowe.
Lista kontrolna wymaganych środków ochrony osobistej (PPE).
- Ochrona oczu/twarzy: Pełna osłona twarzy z certyfikatem ANSI Z87.1 w połączeniu z goglami chroniącymi przed rozpryskami substancji chemicznych z pośrednią wentylacją.
- Ochrona dłoni: Wytrzymałe rękawice neoprenowe lub nitrylowe z wysokim mankietem (minimalna grubość 14 mil) sięgające poza nadgarstek.
- Ochrona ciała: Fartuch gumowany kwasoodporny i buty ochronne nieprzepuszczalne dla płynów (podnosek stalowy z osłoną chemiczną).
- Udogodnienia awaryjne: Stacja do przemywania oczu zgodna z OSHA, zapewniająca 15 minut ciągłego płukania w ciągu 10 sekund czasu podróży (29 CFR 1910.151(c)).
Protokół awaryjny w przypadku wycieku kwasu
- Ewakuować nieistotny personel i zapewnić odpowiednią wentylację pomieszczenia (zagrożenie gazem H2).
- Nałóż dostępny w handlu związek neutralizujący kwasy (np. wodorowęglan sodu / sodę oczyszczoną lub środek neutralizujący wskazujący kolor), zaczynając od zewnętrznego obwodu, przesuwając się do wewnątrz, aż do ustania musowania.
- Sprawdź całkowitą neutralizację (docelowe pH pomiędzy 6,0 a 9,0) za pomocą pasków testowych.
- Zobojętnioną ciecz zaabsorbować za pomocą polipropylenowych wkładów sorbentowych i umieścić w beczkach na odpady niebezpieczne.
- Zgłaszaj wycieki przekraczające 100 funtów (około 10 galonów elektrolitu) zgodnie z federalnymi wytycznymi EPA zgodnie z wymogami CERCLA.
Podsumowanie zgodności z przepisami: Norma OSHA 1910.178(g) stanowi, że konserwację i nawadnianie akumulatora może przeprowadzać wyłącznie przeszkolony, wyznaczony personel. Pracodawcy są zobowiązani do prowadzenia podpisanych dzienników szkoleń potwierdzających coroczne certyfikaty przypominające oraz przechowywania zapisów z cotygodniowych inspekcji nawadniania przez co najmniej 12 miesięcy w celu audytu zgodności.
5. Narzędzia, automatyzacja, dzienniki konserwacji i analiza kosztów/ROI
Przejście z ręcznego napełniania dzbanków na zautomatyzowane jednopunktowe systemy nawadniania (SPWS) znacznie zwiększa wydajność operacyjną floty, eliminuje błędy ludzkie i wydłuża żywotność zasobów.
Porównanie oprzyrządowania: systemy ręczne i automatyczne
Podlewanie ręczne opiera się na dzbankach grawitacyjnych lub ręcznych pompkach wyciskanych wyposażonych w gumowe dysze. Ta metoda zajmuje od 12 do 20 minut na akumulator i naraża techników bezpośrednio na otwarte otwory wentylacyjne i opary kwasu. Jednopunktowe automatyczne systemy nawadniania (SPWS) wykorzystują zamontowane na stałe kolektory komorowe z wewnętrznymi zaworami odcinającymi, podłączonymi za pomocą szybkozłączy do źródła wody pod ciśnieniem (zasilanie grawitacyjne lub wóz z pompą elektryczną). Czas napełniania spada do poniżej 60 sekund na baterię z absolutną dokładnością.
Kalkulacja finansowego ROI: Model floty składającej się z 20 wózków widłowych (operacje w USA)
| Kategoria metryczna/kosztowa | Ręczna metoda nawadniania | Jednopunktowy system automatycznego nawadniania |
|---|---|---|
| Początkowy koszt sprzętu i narzędzi | 250 USD (dzbanki, pompy ręczne, środki ochrony indywidualnej) | 5600 USD (250 USD za zestaw * 20 pomp wózkowych o wartości 600 USD) |
| Czas pracy na baterię / tydzień | 15 minut (0,25 godziny) | 1 minuta (0,016 godziny) |
| Roczny czas pracy (20 jednostek, 52 tygodnie) | 260 godzin pracy | 17 godzin pracy |
| Roczny koszt pracy (30 USD/godz. przy pełnym obciążeniu) | 7800 dolarów rocznie | 510 dolarów rocznie |
| Roczne bezpośrednie oszczędności w pracy | 0 dolarów | 7290 dolarów rocznie |
| Okres zwrotu systemu | Nie dotyczy | Około. 9,2 miesiąca |
Oprócz oszczędności pracy, wydłużona żywotność baterii (oszczędność kosztów wymiany baterii wynoszącej 4500 USD co dwa lata) zapewnia całkowity zwrot z inwestycji (ROI) w ciągu trzech lat przekraczający 320 procent w przypadku średnich i dużych obiektów magazynowych.
Dziennik konserwacji i nawadniania akumulatora wózka widłowego (przykładowy szablon SOP)
Opublikuj ten formularz bezpośrednio na tablicach stacji ładowania akumulatorów. Zachowaj wypełnione miesięczne dzienniki na potrzeby zapisów audytu OSHA/gwarancyjnego.
| Data | Identyfikator ciężarówki/akumulatora | Ładowanie i chłodzenie zakończone? | Dodano wodę? (gal/l) | Czystość zweryfikowana (<10uS)? | Wstęp techniczny |
|---|---|---|---|---|---|
| MM/DD/RR | BAT-36V-014 | [ ] TAK [ ] NIE | ______ Gal | [ ] ZDANY [ ] NIEZŁY | ______ |
| MM/DD/RR | BAT-48V-008 | [ ] TAK [ ] NIE | ______ Gal | [ ] ZDANY [ ] NIEZŁY | ______ |
| MM/DD/RR | BAT-24V-022 | [ ] TAK [ ] NIE | ______ Gal | [ ] ZDANY [ ] NIEZŁY | ______ |
Zoptymalizuj żywotność baterii swojej floty i skróć przestoje już dziś
Właściwe nawadnianie akumulatora zapobiega przedwczesnej wymianie, eliminuje kosztowne czyszczenie rozlanego kwasu i zapewnia maksymalną produktywność zmiany. Zrób kolejny krok w kierunku zautomatyzowanej, zgodnej z przepisami opieki nad flotą.
Często zadawane pytania (FAQ)
Czy powinienem dodać wodę do akumulatora wózka widłowego przed czy po ładowaniu i dlaczego?
Zawsze dodawaj wodę po naładowaniu i odpowiednim schłodzeniu . Podczas procesu ładowania roztwór elektrolitu zwiększa swoją objętość w wyniku rozszerzalności cieplnej i wydzielania się gazu. Jeśli podlejesz akumulator przed ładowaniem, rozszerzający się płyn przeleje się przez korki odpowietrzające, powodując niebezpieczne rozlanie kwasu i trwałą utratę pojemności akumulatora. Jedynym wyjątkiem jest sytuacja, gdy płytki akumulatora są suche i odsłonięte przed ładowaniem; w takim przypadku dodaj tyle wody, aby zanurzyć płytki przed rozpoczęciem ładowania.
Jak często należy podlewać akumulator wózka widłowego w oparciu o zużycie, amperogodziny lub cykle ładowania?
Częstotliwość podlewania zależy bezpośrednio od objętości pracy akumulatora. Lekkie zastosowania jednozmianowe (poniżej 1000 Ah/tydzień) wymagają podlewania co 10 do 14 dni. Praca na dwie zmiany na średnim poziomie wymaga cotygodniowych kontroli. Floty o dużej intensywności pracujące na 3 zmiany lub konfiguracje szybkiego ładowania wymagają nawadniania co 3 do 5 cykli ładowania (lub dwa razy w tygodniu). Ogólną zasadą jest sprawdzanie ogniw co 5 do 10 cykli pełnego ładowania.
Jak długo ciężarówki mogą podróżować pomiędzy podlewaniami przy lekkim, średnim i intensywnym użytkowaniu?
Wózki wysokiego składowania (klasa II) generują wysokie cykle termiczne ze względu na częste podnoszenie hydrauliczne. Przy niewielkim użytkowaniu wózki wysokiego składowania mogą pracować pomiędzy podlewaniami od 10 do 12 dni. Przy średnim użytkowaniu wymagają uzupełniania co 5 do 7 dni. W przypadku intensywnej, wielozmianowej pracy dystrybucyjnej akumulatory wózków wysokiego składowania wymagają kontroli płynu co 3–4 dni.
Co powoduje, że akumulator wózka widłowego wymaga podlewania co 10 dni i kiedy jest to normalne?
Zapotrzebowanie na wodę co 10 dni jest całkowicie normalne w przypadku standardowych magazynów o średnim obciążeniu, pracujących na jedną lub dwie zmiany, działających w umiarkowanych temperaturach otoczenia (65–80 stopni F). Jeśli jednak lekko używany akumulator nagle wymaga wody co 10 dni, potencjalnymi przyczynami są starzejący się akumulator, który zbliża się do końca okresu eksploatacji, przeładowanie spowodowane błędną regulacją napięcia ładowarki, nadmiernym ciepłem otoczenia lub uszkodzonymi separatorami ogniw powodującymi duży wewnętrzny upływ prądu.
Jakie są mierzalne oznaki niedostatecznego lub nadmiernego nawodnienia zalanego akumulatora kwasowo-ołowiowego?
Niedostateczne podlewanie powoduje widoczne białe kryształki siarczanu ołowiu na odsłoniętych wierzchołkach płyt, gwałtowne skoki temperatury podczas pracy, silny zapach siarki i trwałą utratę wydajności (skrócony dzienny czas pracy). Nadmierne podlewanie powoduje zamoczenie górnych części półek akumulatorowych, gromadzenie się białego proszku kwasu na zaciskach ogniw, skorodowaną stal tacy i niskie odczyty ciężaru właściwego areometru (poniżej 1,210) z powodu rozcieńczenia kwasu.
Czy automatyczne systemy nawadniania są warte swojej ceny w przypadku floty magazynów w USA i jak wypadają w porównaniu z ręcznym nawadnianiem?
Tak. W przypadku flot składających się z 5 lub więcej wózków widłowych jednopunktowe systemy nawadniania (SPWS) oferują okres zwrotu inwestycji krótszy niż 10 miesięcy. SPWS skraca czas nawadniania każdej baterii z 15 minut do poniżej 1 minuty, zapobiegając jednocześnie błędom związanym z przepełnieniem przez człowieka. W przypadku floty składającej się z 20 wózków widłowych firma SPWS oszczędza ponad 7000 dolarów rocznie na samych bezpośrednich kosztach pracy technika, wydłużając jednocześnie ogólny czas eksploatacji akumulatorów o 1 do 2 lat.
